Die Software zur Kraft-Weg-Messung, die keine Wünsche offen lässt
Durch die konsequente Weiterentwicklung und kontinuierliche Verbesserung unserer Prüf- und Messsoftware KWM 3.0 können wir nun eine umfassende und leistungsfähige Software anbieten.
KWM 3.0 mit übersichtlicher und funktionaler Bedienoberfläche
In einer übersichtlichen Benutzeroberfläche bietet FDM 3.0 alles Notwendige für die Kraft-Weg-Messung und die umfangreiche Auswertung.
Prüfergebnis, Kraft-Weg-Diagramm (als Kraft-Weg-Diagramm oder Kraft-Zeit- und Weg-Zeit-Diagramm), sowie die manuelle Auswertung der Messdaten mittels Cursor- oder Zoom-Funktionalität, die Archivierung der Messergebnisse und sogar der kompletten Messdaten gehören zum Standard.
Die Funktionien der Software
Die Software bietet alle Funktionen für den Einsatz als Bandende-Testsystem, in der Serienfertigung, sowie für einzelne Labormessungen oder auch Stichproben- oder Lebensdauertest.
Eine einfach zu bedienende Parameterverwaltung erlaubt es schnell und einfach den Messablauf und die Auswertungen zu konfigurieren.
Hier ein Auszug aus den vielen Funktionen, die unsere Software mitbringt:
- Benutzerverwaltung und Passwortgeschütztes Login
- Systemparameterverwaltung (zur Ablaufsteuerung und Hardwarekonfiguration)
- Prüfparameterverwaltung (zur Festlegung der Messung und Auswertung)
- Testsequenzer zur Ablaufsteuerung
- Anzeige der Messwerte als Kraft-Weg-Diagramm (Kraft/Weg-Diagram oder Kraft/Zeit-Diagramm und Weg/Zeit-Diagramm)
- Diverse parametrierbare Auswertefunktionen (Extremwerte, Differenzen, Positionen)
- Konfiguration als Laborprüfgerät oder für die Serienfertigung bzw. Band-Ende-Prüfung
- Konfigurierbare stufenweise Prüfung (Kraftstufen und/oder Wegstufen)
- Speicherung der Messwerte im Binär- und/oder CSV-Format
- Im Binär-Format gespeichert Messkurven können wieder geladen, angezeigt und analysiert werden (auch mit den Auswertefunktionen)
- Konfigurierbarer Tiefpassfilter für die Messwerte-Diagramme
- Editierbarer Skalierungsfaktor und -offset der in Volt gemessenen Werte in physikalische Einheiten N und mm
- Editierbare Kompensation der Kraftsensorverformung (optional, kraftabhängig, falls bekannt)
- Editierbarer Kalibrierfaktor und -offset
- Gesonderte Zuordnung von Produkt-/Erzeugnisnummer zu Parametersätzen möglich (für abweichende Verpackungsgrößen oder Prüflingsaussehen bei sonst gleichen Eigenschaften)
- Verpackungseinheitenzähler mit Aufforderung zum Verpackungswechsel
- Fehlerzähler mit Top-Five-Statistik
- Umfangreiche Diagnose-Funktionalität (komplette Diagnose des Systems durch manuelle Bedienung)
- Universelle Messfunktionen für z.B die einfache Messung (nur Hinweg) oder die Messung der Hysterese-Kurve (Hin- und Rückweg)
- Je nach Anwendungsfall kann die Messung als Druckprüfung oder als Zugprüfung konfiguriert werden (bei Druckmessung befindet sich die Grundstellung oben, bei Zugmessung befindet sich die Grundstellung unten)
- Umfangreiche und universelle Auswertefunktionen wie z.B. Minima, Maxima, definerte Messpunkte (nach Position, Differenz, Einzelwert und Anzahl)
Weitere kundenspezifische Anforderungen und Mess-oder Auswertefunktionen sind kurzfristig umsetzbar!
Cursorfunktion zur genauen Analyse der gemessenen Diagramme
Mit Hilfe von Cursorn können bestimmte Punkte im Diagramm präzise gemessen werden.
Die Cursor lassen sich einfach bedienen und an jeder Stelle der Kurven positionieren.
Darstellung auch als Kraft-Zeit- und Weg-Zeit-Diagramm
Die Darstellung der Messwerte ist nicht nur als Kraft/Weg-Diagramm möglich, sondern auch als Zeitdiagramm, also Kraft und Weg über der Zeit (zeitliche Darstellung).
Mit der Zoom-Funktion interessante Stellen detailliert untersuchen
Mit Hilfe der Zoom Funktion können Sie an beliebigen Stellen des Diagrammes hinein-zommen und bekommen damit den genaueren Verlauf der Messwerte an dieser Stelle.
Zoomen bis zum einzelnen Messwert
Wer es ganz genau wissen will, kann mit KWM 3.0 so tief in das Diagramm "hinein-zoomen", dass sogar die einzelnen Messwerte sichtbar werden

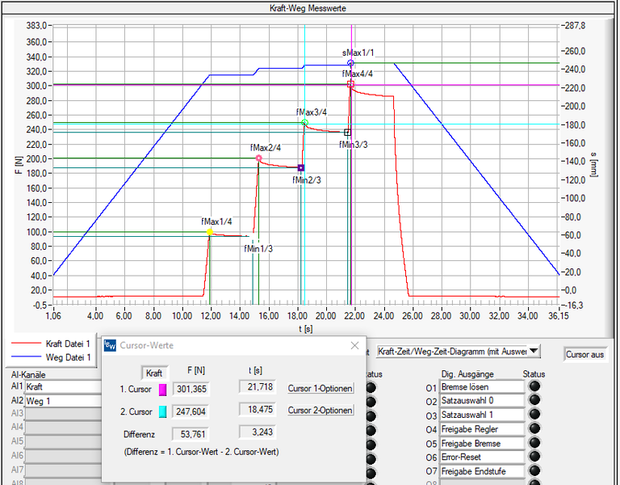

Extremwerte (Minima und Maxima) in den gemessenen Werte automatisch ermitteln
Mit Hilfe der Extremwertfunktion lassen sich die Minima und Maxima (Hochstellen und Tiefstellen) automatisch ermitteln und im Diagramm markieren.
Für die Eingrenzung der relevanten Extremwerte lassen sich über die Parameter Extremwert-Amplitude und Suchschwellwert Vorgaben für die Suche machen.
Die Extremwerte (also die Mimima und Maxima) können sowohl in der zeitlichen Ansicht des Diagrammes (Kraft/Zeit- und Weg/Zeit-Diagramm), als auch in der Kraft/Weg-Ansicht des Diagrammes anzeigen.
Die Extremwert lassen sich gesondert nach Mimina und Maxima und nach Kraft oder Weg überprüfen.
Natürlich funktioniert die Zoom- und Cursorfunktionalität auch zusammen mit der Extremwertanzeige.
Definierte Messpunkte im gemessenen Diagramm automatisch suchen
Neben den Extremwerten (Minima und Maxima) lassen sich sich auch bestimmte definerte Messpunkte automatisch ermitteln und im Diagramm markieren.
Diese Messpunkte können, wie auch die Extremwerte, für die Auswertung nach Anzhal, Position, Einezelwert und Differenz verwendet werden. Natürlich auch in Kombination mit den Extremwerten.
